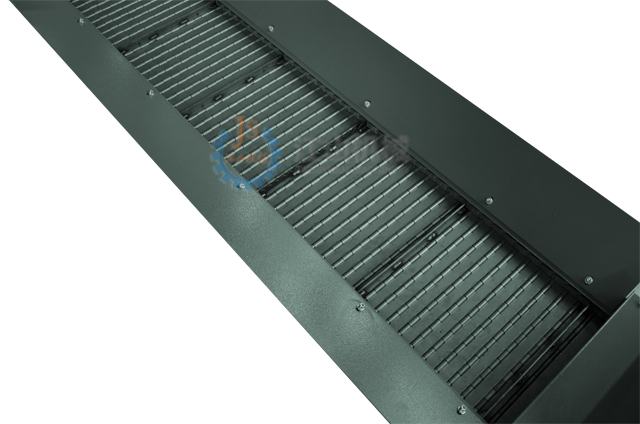

50鏈板式
●適合長切屑(50mm)和圓形切屑的輸送.
●適用范圍較大.
●輸送長度在10米以內.
●鏈板厚度t=2.3mm 節距31.75mm. |
|

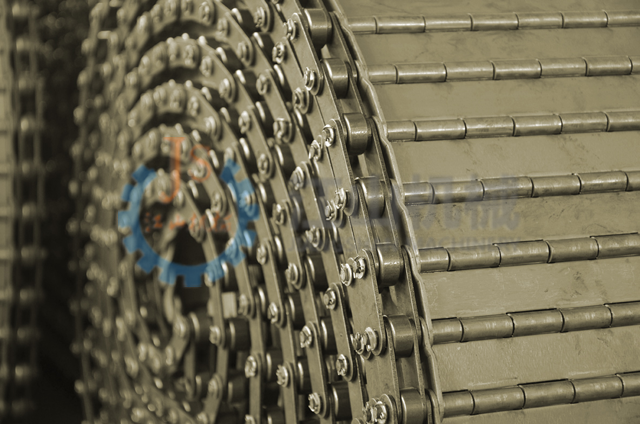

80鏈板式
●適合大量切屑.
●全長30米以內的切屑輸送.
●鏈板厚度t=3mm 節距50.8mm. |

|
| 50鏈板 |
|
80鏈板 |
 |
|
 |
| |
|
|

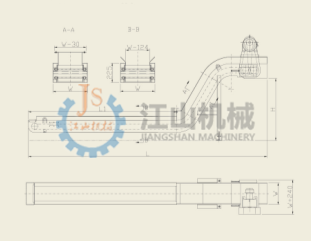

| 各部位的尺寸 |
|

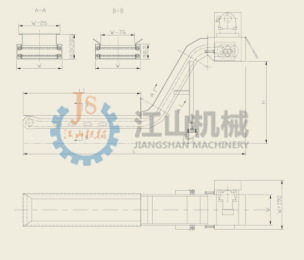

各部位的尺寸 |
| W |
250,300,350,400,450,500,550,600 |
| H |
140,165,200 |
| a |
30, 45, 60, 75 |
| H |
a =60時190.9以上 |
| L |
10000以下 |
| L3 |
326.9以上 |
| A |
A>W |
|
|
| W |
250 ~ 300, 350, 400, 450, 500, 550, 600, |
| |
350, a =00 時300 |
| A |
425, a=00 時300 |
| α |
45° .60° |
| H |
α=600時300以上 |
| L |
30000以上 |
| L3 |
450以上 |
|
| |
|
|
| 性能 |
|
性能 |
減速電機
Geared Motor |
0.2KW 4P AG 220/380V
|
鏈條
Chain |
C2052HP 節距31.75mm
|
輸送速度
Conveying Rate |
0.9m/min[50Hz],1 .1m/min [60Hz]
|
輸送量
Conveying Capacity |
w=300,h=165時 0.24m3/h [50Hz]
0.30m3/h [60Hz] |
安全裝置
Safety Device |
扭矩限制器+接近開關
Forque limiter+approaching switch |
切屑要求
Scrap Requirements |
長切屑( 50mm)以上
Chips with length over 50mm |
選配裝置
Optional Device
|
電器控制箱
冷卻液回收裝置（可以把附在切屑上
的冷卻
液高效回收使用）
孔眼式鏈板（冷卻液使用量大的場合
使用）
凸點式鏈板（防止小的片狀切屑輸送過
程中
粘附在鏈板上）
Electric control box
Coolant recycling device(for high-efficiency
recycling of coolant attached on cutting
scrap)
Oillet type chain plate(where large quantity
of coolant will be used)
Salient point type cl-ffiin plate(to avoid smal
l flaky scrap being attached on chain plate
during the converying period) |
|
|
減速電機
Geared Motor |
0.4KW 4P AC 220/380V
α=0° L=15000不滿
0.75KW 4P AC 220/380V
α=45°，60° L=15000不滿
α=0°
1.5KW 4P AC 220/380V
α=45°，60° L=20000以上 |
鏈條
Chain |
C2082HP節距50.8mm
|
輸送速度
Conveying Rate |
0.75KW時
3.5m/min [50Hz]
4,2m/min [60HZ] |
輸送量
Conveying Capacity |
0.75KW α =45° ,W=35°
0.85m3/h [50Hz] |
安全裝置
Safety Device |
扭距限制器+接近開關
rorque limiter+approaching switch |
切屑要求
Scrap Requirements |
長切屑（50mm以上）
Chips with length over 50mm |
選配裝置
Optional Device
|
電器控制箱
冷卻液回收裝置（可以把附在切屑
上的冷卻
液高效回收使用）
Electric control box
Coolant recycling device(for high
-efficiency recycling of coolant
attached on cutting scrap) |
|
|
